NC700用「SP武川LEDテールランプ」を装着する!

前の記事で到着したのは、SP武川のLEDテールランプでした。
発売された事は、色々なブログで紹介されてましたし、私もご紹介していました。
が、装着したとの記事は見かけず。一つだけあったのですが、カプラーが外しにくいのと、ラバースリープというのを移植する必要がある位しか情報がありませんでした。
今回はちょっと頑張って写真多めにしてみました。

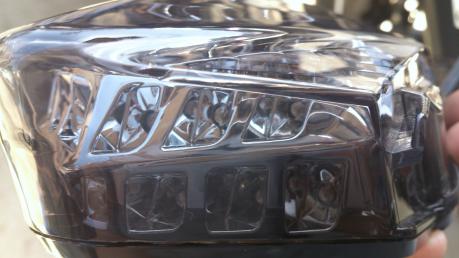

まずは外した状態での本体を色々な角度からです。

ウィンカーやリフレクターは純正からの移植となります。

早速取付作業に取りかかります。

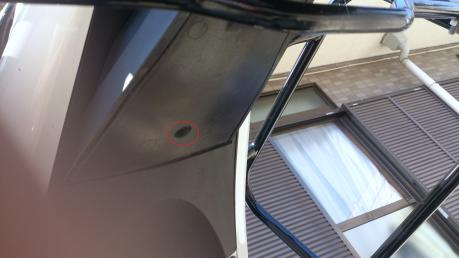

まずは、赤丸の位置のネジを外します。こんな所にネジがあったとは気が付かなかった。写真はすでに外れてる状態です。

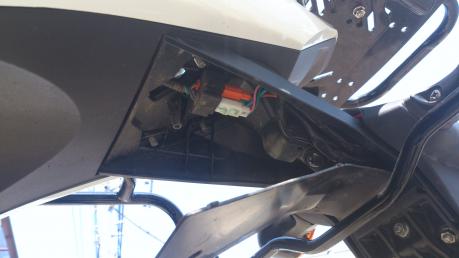

ネジを外すと、カバー外れて、カプラが見つかります。3つのカプラを外す必要があるのですが、このままだと外しにくいので

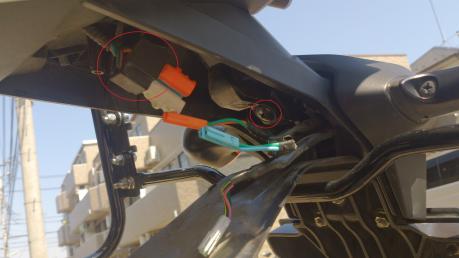

大きい方の赤丸のカプラを留めているゴムを外してから、カプラを外しました。固定されてる状態では、ウィンカーのカプラが外せませんでした。
カプラを外したら、ブレーキランプを外していきます。小さい方の赤丸のネジを外します。

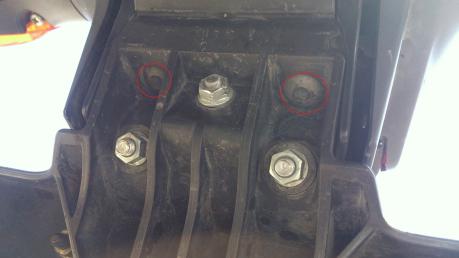

リフレクタ裏の少し上にあるネジを2本外します。他の3つのボルトを回してもクルクル回るだけで外れません。後ほど外す事にはなるのですが。

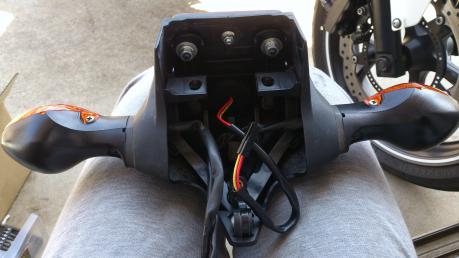

ここまででテールランプが外れます。

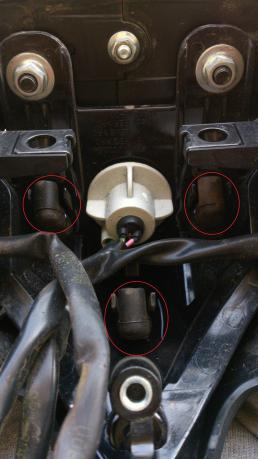

テールランプからは、ラバーチューブを3本外す必要があります。赤丸のがラバーチューブです。
接着剤でキッチリ接着されてるので、グリグリと-ドライバーで多少強引に外していきました。
外した後は、新品パーツに装着しておきます。

外したテールランプから、テールランプカバーとリフレクタを外します。
ここ写真忘れましたが、数本のネジを外すだけで、左右に分割されます。
分割出来た後は、テールランプを組み付けていきます。元に戻すだけなので簡単です。

本当はここで点灯テストをするべきなのですが、飛ばして車体へ装着してしまいました。
外した順に作業をしていけば問題ないと思います。

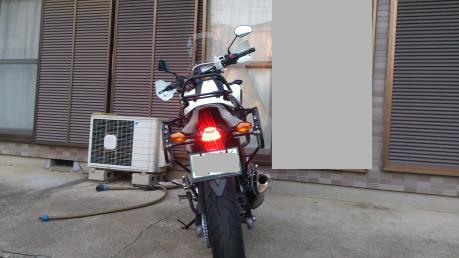

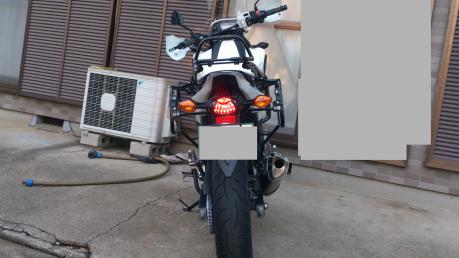

ようやく点灯テストです。
おーおー良い感じで光っています。一人なのでどうにかブレーキ作動時の写真も撮りたいって事で

グリップとブレーキレバーを輪ゴムで固定してみた所。

随分と印象が変わりました。
早くウィンカーレンズをクリアーにしたいと思ってます。
ドリームで発注したのですが、明日の午後には入荷しますよ!との事でしたので、今から楽しみです。
購入当時は数ヶ月待ちとかだったのに、ビックリでした。

みなさんも、簡単に出来るのでLEDテールどうですか?
